超音波探傷器

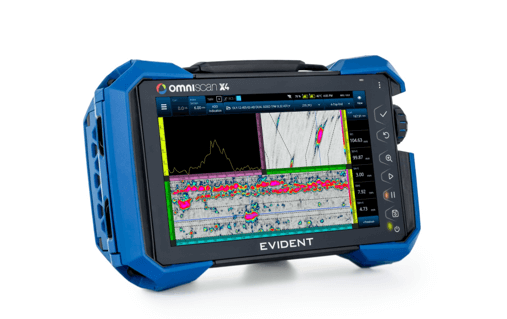

OmniScan X4は多用途のPA、高速なTFM、革新的なPCIといった高度な超音波探傷技術を統合したポータブル探傷器です。
高性能処理と優れた携帯性により、溶接部や構造部材の欠陥を迅速・正確に検出できます。
TFMとPCIの組み合わせにより、難検出欠陥の早期特定と信頼性向上を実現します。
- フェーズドアレイ(PA)・トータルフォーカシングメソッド（TFM）・位相コヒーレンスイメージング（PCI） 、PWI（Plane Wave Imaging）標準搭載 、Twin TFM & PCI による両側検査対応
- -10℃～45℃の温度範囲でIP65 準拠の 防塵・防滴性能
- MIL-STD-810G に準拠した落下試験合格した堅牢性
- 手袋装着時でも操作可能な10.6 インチ、TFT LCDのディスプレイによる視認性・操作性の向上
- 1TB 内蔵SSD（最大25GB/ファイル）によるスムーズなスキャンと迅速なデータ処理
- モデルとプローブの組み合わせで様々な現場での探傷ソリューションに対応
- スキャン方法の組み合わせで溶接部全体をカバーし、検査効率を向上
- 常に最新のオンボードソフトウェアにアップデートし、検査能力を最大限に引き出すことで機能拡張・作業効率の上昇を実現

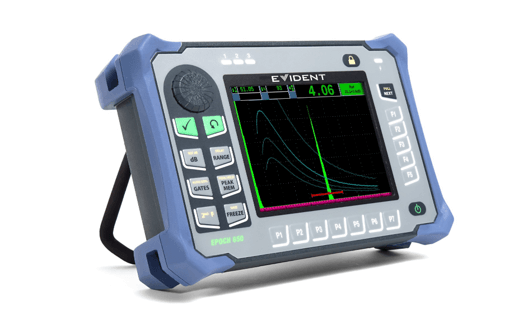

EPOCH650はポータブル性、操作性と高性能を両立させたデジタル超音波探傷器です。
作業効率を考えたメニュー構成とダイレクトアクセスキーを備え、
質の高い探傷作業を簡単に実現できるよう工夫されています。
• EN12668-1に準拠
• PerfectSquare：調整可能矩形波パルサー
• 全画面A‑スキャン表示
• デジタル高ダイナミックレンジレシーバー
• SN比を高める30種類のデジタルレシーバーフィルター
• 高速スキャン：2kHz PRF
• パラメーター調整の操作部は、スクロールノブとナビゲーションキーパッドの2種類から選択可能
• 太陽光下でも読み取りやすいフルVGAディスプレイ
• バッテリー稼動時間：約15時間
• ダイナミックDAC/TVGとオンボードDGS/AVG
• 各種の形式によるレポート作成機能
• microSDカードによるデータ転送
• エンコードB-スキャンを含む腐食検査用モジュールソフトウェア(オプション)
• PCとの通信を可能にするUSB On-The-Go(OTG)ポート
• アラームとVGA出力
• アナログ出力(オプション)
携帯性と探傷性能を追及した探傷器

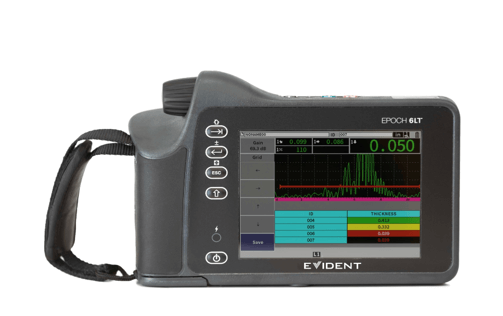

EPOCH 6LTは、強力な超音波探傷器の機能に加え、
ロープアクセスやさまざまなフィールド検査に求められる携帯性を兼ね備えています。
片手で快適に操作できる探傷器
持ち運びが簡単で使いやすく、エルゴノミックデザインと堅牢性を兼ね備え、
快適な探傷試験を実現します。
•わずか890g、グリップ部を中心に重量バランスが良く 、片手に持って検査をする際の手首の疲労を軽減します。
•ロータリーノブとシンプルなキーパッドは、手袋をはめていても操作が容易です。
•IP65/67相当、落下耐性も評価済み
•明るい場所でも暗い場所でもA-スキャンが読み取り可能な クリアで明瞭なスクリーン
小型の装置ながら、従来型の超音波探傷検査（UT）のほぼすべての要求事項に対応する機能と特長を備えています。
•EPOCH 650の主要な機能を小型・軽量な装置で実現
•ISO-22232:2010の要求事項に対応
•センターピンID付き探触子の腐食検査用ソフトウェア（オプション）
•無線LAN接続（オプション）
